單層直線振動篩產品介紹

單層直線振動篩，簡稱單層直線篩，其采用一層全封閉結構設計，有兩個出料口，是在多層直線振動篩的基礎上進行簡化的一種直線振動篩。由于單層直線振動篩只有一層篩網，只能篩分兩種粒徑的物料，可以對物料進行快速去雜，廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

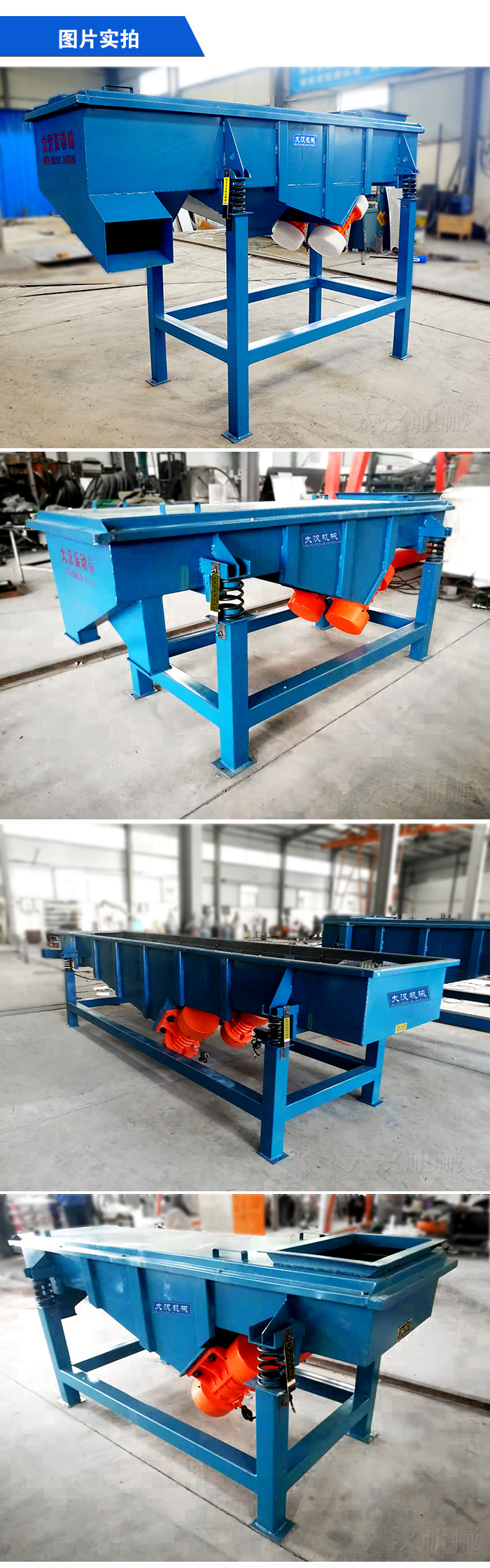

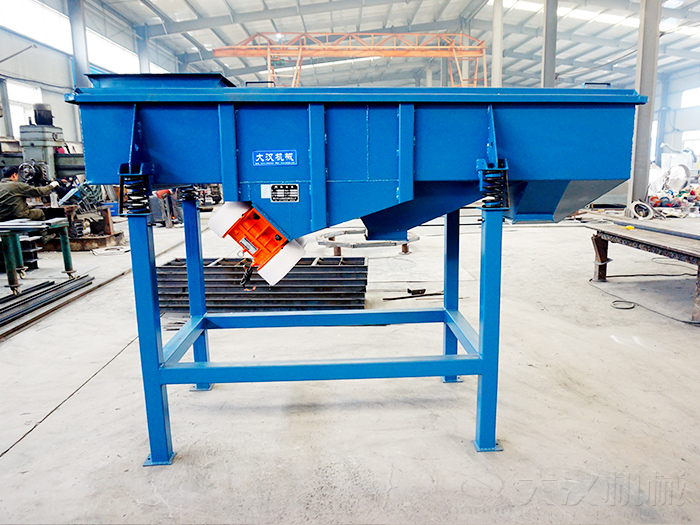

單層直線振動篩圖片實拍

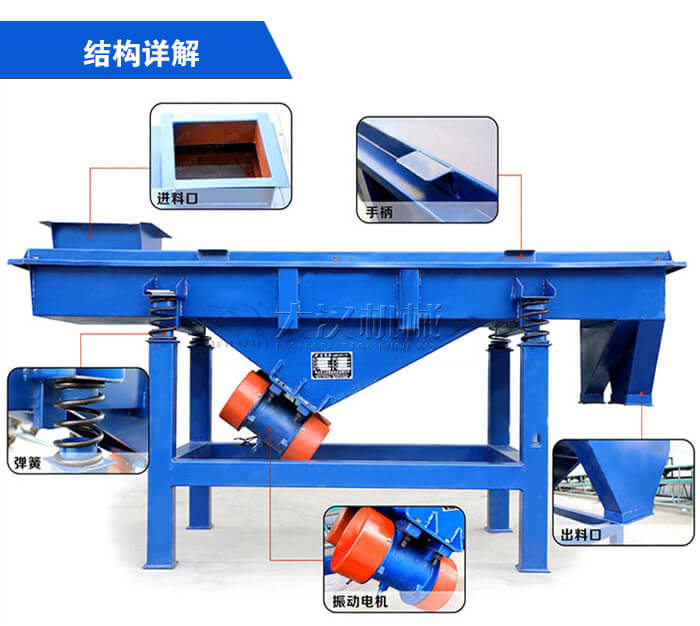

直線振動篩結構詳解

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。可以配合蓋子防止灰塵的進入，也可以防止粉粒物料在篩分時的擴散。

篩框：由松木或變形量較小的木材制成。主要是對篩網起到支撐作用。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網，具體的材質要結合物料的特性來選擇。

振動電機：通過振動電機激振力的作用使物料在篩面上運動。

電機臺座：安裝固定振動電機。

減振彈簧：減震彈簧的安放位置就是在篩體和篩座之間。一方面降低了噪音，另一方面保護了機器。

支架：由四個支柱和兩個槽鋼組成，對篩體部分進行支撐，保證篩體的穩固。安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

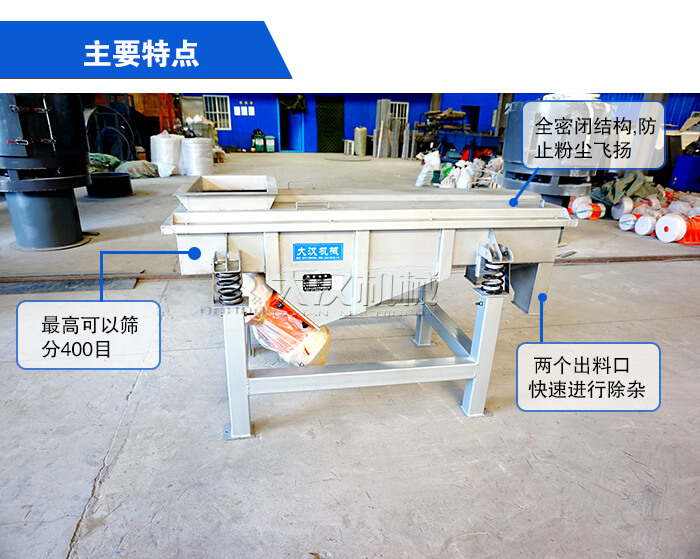

單層直線振動篩主要特點

1、一層篩網，兩個出料口設計，可以快速進行除雜；

2、高可以篩分400目，篩分精度可以達到96%以上；

3、全密閉結構，可以防止粉塵飛揚，減少工作噪音；

4、自動化排料，可以用于流水線生產，臺時產量范圍在0.12-20噸之間；

5、有碳鋼、不銹鋼及全不銹鋼等材質之分，適用于不同篩分環境。

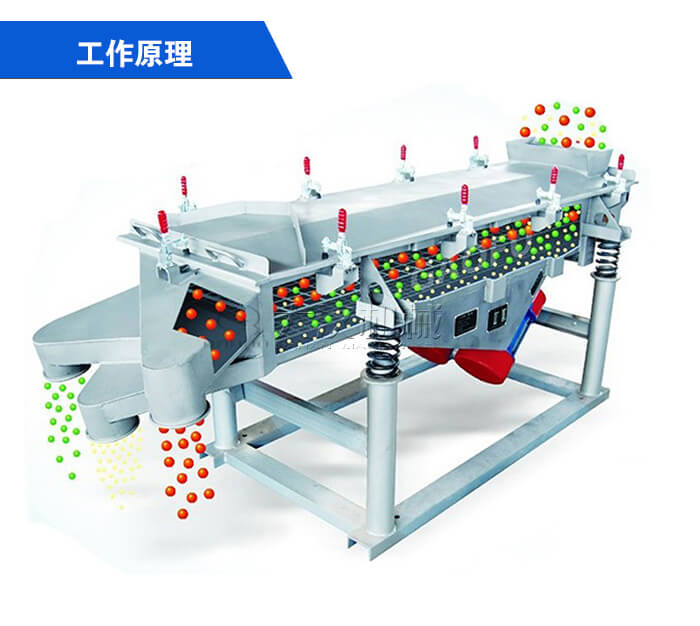

單層直線振動篩工作原理

單層直線篩采為雙振動電機驅動，當兩臺電機作同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，在激振力和物料自重力的共同作用下，使物料在篩面上被拋起向前作直線運動，從而達到篩分的目的。

單層直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

單層直線振動篩型號說明

D----------------------------------電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF---------------------------------篩分機

525-------------------------------篩面尺寸（500mm寬x2000mm長)

1-----------------------------------1層(1層篩網2個出料口)

S-----------------------------------(304不銹鋼)鋼板材質

單層直線振動篩適用行業

食品行業：大豆、玉米、芝麻、花生等。

化工行業：化肥、尿素、石油焦、樹脂、涂料、化妝品、油漆等。

醫藥行業：中藥粉、顆粒藥丸、微丸等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂、金屬粉末行業、礦山業等。

其他行業：石英砂、助劑、活性炭、碳素等。

單層直線振動篩廠家大漢振動機械售后承諾：

1、保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2、質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費。
